Обогрев кровли
Фото допосле
Обогрев кровли греющим кабелем
– Как это работает?

Сосульки на кровле появляются из-за суточных перепадов температур и (или) недостаточной теплоизоляции.

Чтобы не допустить образования наледи укладываем греющий кабель в местах возможного образования льда – ендова, край кровли, желоб, капельник, водосточная труба. А также на пути следования талой воды. Всю поверхность крыши греть не нужно.

подробнее

Электробогрев не избавит от снега. Если кровельный пирог выполнен неправильно, то греющий кабель не спасет.

Какой кабель выбрать
Саморегулирующийся
  1. токоведущие жилы
  2. тепловыделяющая матрица на основе углеродного компаунда
  3. внутренняя изоляция
  4. экранирующая оплетка
  5. внешняя изоляция
  • Может быть отрезан по месту
  • Допустимо пересечение
  • Экономия электроэнергии за счет эффекта саморегулирования мощности *по данным из методических рекомендаций МосКомАрхитектуры экономия составляет 10%
  • Высокая цена
  • Снижение мощности со временем из-за деградации полимерной матрицы
  • Cредняя цена за метр:
    600 руб.
Резистивный
  1. нагревательные жилы
  2. внутренняя изоляция
  3. экранирующая оплетка
  4. внешняя изоляция
  • Поставляется готовыми секциями, длину которых нельзя изменять
  • Пересечение кабеля недопустимо
  • Нет эффекта саморегулирования
  • Низкая цена
  • Стабильное тепловыделение. Отсутствует снижение мощности через несколько лет
  • Cредняя цена за метр:
    200 руб.
Крепеж

Алюминиевая клейкая лента не справляется!

Наша работа

Чтобы надежно закрепить греющий кабель на кровле нужно использовать монтажные ленты и крепежные зажимы из оцинкованной стали или меди (в случае медной кровли).

Мы именно так и делаем.

Смотрите:

свернуть

обогрев желобов
Обогрев края кровли змейкой. Применяются крепления из меди.
обогрев ендовы
обогрев края кровли, сопровождение талой воды, обогрев желоба
Перед началом работ. Водосточная труба полностью замерзла.
Фото в процессе работ
Обогрев кровли из профлиста резистивным кабелем. Обогрев желоба саморегулирующимся кабелем. Использованы оба вида монтажных лент.
Обогрев края кровли резистиным кабелем. Крепление выполнено из оцинкованной монтажной ленты типа "Волна".
Обогрев края кровли резистиным кабелем. Крепление выполнено из оцинкованной монтажной ленты типа "Волна".
Обогрев края кровли резистиным кабелем. Крепление выполнено из оцинкованной монтажной ленты типа "Волна".
обогрев края кровли "змейкой" и водосточного желоба. Применена монтажная лента оцинкованная типа "волна"
обогрев разуклонки и угловой водосточной воронки. применена монтажная лента типа "Волна"
Обогрев разуклонного желоба и водосточной воронки самрегом
Обогрев разуклонного желоба и водосточной воронки самрегом
Обогрев медной кровли. Кабель включен.
Обогрев медных водосборных лотков. Кабель включен.
Обогрев ендовы в 2 нитки. Самрег включен.
Обогрев медной кровли. Использована медная монтажная лента.
Обогрев медной разуклонки в две нитки. Использован крепеж из меди.
Обогрев медной разуклонки в две нитки. Использован крепеж из меди и медные заклепки.
Обогрев медной кровли по краю и капельнику. Использована стандартная медная монтажная лента.
Обогрев медной кровли по краю и капельнику. Использована стандартная медная монтажная лента.
Обогрев медной кровли по краю и желобу. Использована стандартная медная монтажная лента.
Змейка и ендовы
обогев ендовы в две нитки саморегулируемого кабеля. использована "Волна"
Змейки и ендова в работе.
греющий кабель включен
нагревательный кабель включен
включен обогрев ендов
включен обогрев под мансаржным окном
включен обогрев под мансардным окном
включен обогрев под мансардным окном
обогрев мансардного окна
Обогрев капельника в одну нитку саморегулирующимся кабелем. Крепление выполнено из оцинкованной монтажной ленты типа "Волна".
Обогрев капельника и края кровли резистивным кабелем. Крепление выполнено из оцинкованной монтажной ленты типа "Волна". В желобе лежит самрег.
Обогрев капельника и края кровли резистивным кабелем. Крепление выполнено из оцинкованной монтажной ленты типа "Волна". В желобе лежит самрег.
Обогрев разуклонки в две нитки саморегулирующегося кабеля. Крепление выполнено из оцинкованной монтажной ленты типа "Волна".
Обогрев водосточной трубы саморегулирующимся кабелем. Возле выпуска сделано усиление в виде петель. Греющий кабель опускается в трубу на тросе. Снова монтажная лента "Волна".
На фото показан процесс монтажа.
Обогрев лотка в две нитки саморегулирюущегося кабеля. Применяется оцинкованная монтажная лента и крепление типа "замок".
Обогрев лотка в две нитки саморегулирюущегося кабеля. Применяется оцинкованная монтажная лента и крепление типа "замок".
Обогрев капельника в две нитки и края кровли резистивным кабелем в виде змейки. Крепление выполнено из оцинкованной монтажной ленты типа "Волна". В желобе лежит самрег, закреплен стандартной оцинкованной лентой.
монтаж греющего кабеля на кровле из мягкой черепецы
Подвод электропитания

Электропитание к нагревательным секциям подводится через распределительные коробки. Коробки должны быть стойкими к УФ-излучению, иметь степень защиты не ниже IP65 и выдерживать низкие температуры.

Есть черные и белые. Обычно устанавливаем так, чтобы снизу было не видно.

подробнее

Вообще значительная часть монтажных работ - это именно разводка силового кабеля по крыше.
Обычно для этой цели используется провод ВВГнг-ls, сечение которого подбирается в зависимости от силы стартового тока.

Еще необходимо расключить датчики:

  • температуры воздуха - устанавливается под свесом кровли с северной стороны здания
  • осадков и воды - в водосточном желобе

Управление

Система антиобледенения кровли управляется в автоматическом режиме с помощью терморегулятора или метеостанции установленной в Щите управления.


В состав щита также входят:

  • автоматические выключатели
  • устройство защитного отключения от поражения электрическим током
  • контакторы и реле
  • световая сигнализация

Терморегулятор
ETR/F-1447

Задаем верхнюю и нижнюю уставки температуры воздуха, и система обогрева кровли включается только при заданном диапазоне температур: -7 … +3 °СПри температуре ниже -7°С снег выпадает редко. Снег сухой, его не нужно стаивать. А при +3° и выше снег тает сам.

Цена:
7 000 руб.

Метеостанция
IS-11

Метеостанция имеет дополнительный датчик - датчик осадков, выполненный из отрезка саморегулирующегося кабеля.

Также отслеживается температура воздуха, но включение кабельного обогрева производится только при наличии осадков.

В случае «сухой зимы» экономия электроэнергии может доходить до 80%.

Цена:
27 000 руб.

Монтаж не нужен? Подберем материалы!

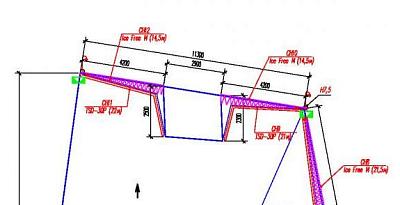

Прикрепите схему раскладки кабеля и план кровли
Прикрепите схему
Какое решение самое выгодное?

Несмотря на то, что саморегулирующийся кабель для обогрева кровли рекламируют на каждом углу, по критериям стоимость/эффективность решение на основе резистивного кабеля зачастую получается привлекательнее.

Да, есть недостатки, но их можно компенсировать с помощью качественного крепежа и метеостанции.

Оставьте заявку и Мы рассчитаем 2 варианта комплектации.
