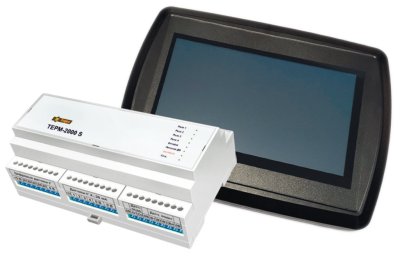

Программируемый терморегулятор ТЕРМ-2000 S с сенсорной панелью TOUCH 7

Программируемый терморегулятор ТЕРМ-2000 S представляет собой универсальный регулятор температуры, предназначенный для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи. ТЕРМ-2000 S управляет обогревом с помощью коммутации нагревательных кабелей через внешние контакторы.

Терморегулятор ТЕРМ-2000 S позволяет подключать цифровые и аналоговые датчики температуры воздуха и температуры поверхности, датчики осадков и воды для измерения соответствующих параметров: температуры окружающего воздуха, температуры поверхности обогрева, наличия атмосферных осадков и талой воды в водосточной системе.

Аналоговые датчики температуры могут использоваться только для измерения температуры обогреваемых поверхностей. Эти датчики должны подключаться к ТЕРМ-2000 S с помощью нормирующих преобразователей температуры (НПТ) с выходным токовым сигналом 4-20 мА. ТЕРМ-2000 S позволяет выбрать 1 из 4 алгоритмов работы в зависимости от типа обогреваемых объектов. Управление терморегулятором ТЕРМ-2000 S осуществляется с помощью сенсорной панели TOUCH 7.

Основные характеристики ТЕРМ-2000 S:

• Номинальное напряжение питания: 110-250 В, 50 Гц
• Ток потребления при выключенной нагрузке: не более 6 мА (1,3Вт)
• Предельные параметры нагрузки (реле 1-4): 6А / ~250В
• Количество каналов управления: до 4
• Предельные параметры сигнальных реле: 5-7 3А / ~250В
• Количество подключаемых датчиков температуры: цифровых до 5, аналоговых (через НПТ) до 4
• Поддерживаемые типы микросхем цифровых датчиков: DS1820, DS18B20, DS1822
• Интерфейс НПТ для подключения аналоговых датчиков: токовая петля 4-20 мА
• Параметры выхода: +5 В 0,1А / 4,75-5,25 В
• Параметры выхода: +24 В 0,1А / 22,8-25,2 В
• Количество подключаемых датчиков осадков: до 2
• Количество подключаемых датчиков воды: до 4
• Температура эксплуатации: от 0 ºС до +60ºС
• Тип крепления в шкаф: DIN-рейка, 9 модулей
• Габаритные размеры: 160х96х62 мм
• Степень защиты оболочки: IP20
• Допустимая относительная влажность: не более 80%
• Масса: не более 450 г

Основные характеристики TOUCH 7

• Номинальное напряжение питания: 12 В постоянного тока
• Ток потребления: 0,45-0,50 А
• Диагональ экрана: 7 дюймов
• Разрешение экрана: 800х480 пикселей
• Глубина цвета: 16 бит (65536 цветов)
• Максимальная яркость: 300 кд/м²
• Встроенный интерфейс связи: RS-485
• Дальность связи с контроллером ТЕРМ-2000 S: до 500 м
• Температура эксплуатации: от 0 до +60 ºС
• Относительная влажность, не более: 85%
